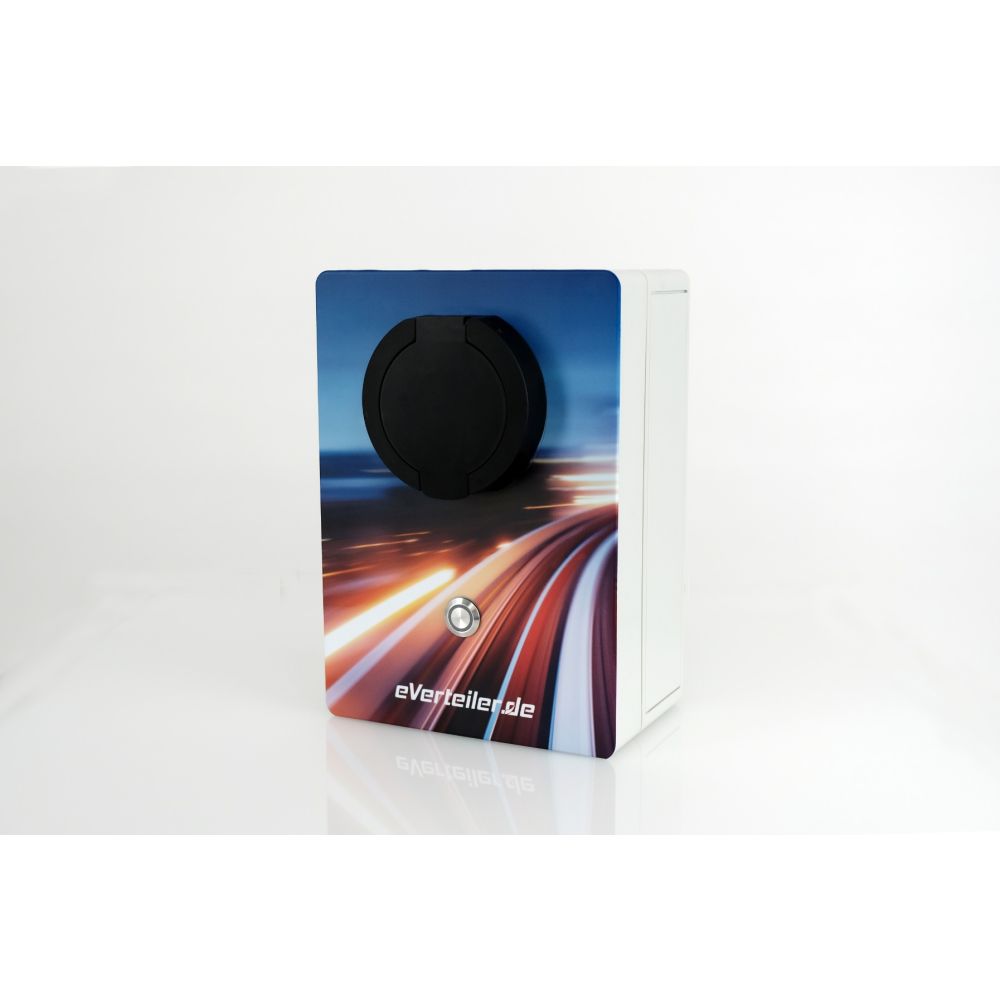

Wallbox | Homeconnect 1

Das Wichtigste auf einen Blick

• Wallbox 11 KW
• Sichere, kostengünstige und effiziente Ladestation für Ihr Elektroauto nach IEC 61851-1 Mode 3
• (PLUG & PLAY bei CEE Anschluss 16A)
• Ladeleistung 11 KW / 3-phasig

• Qualität Made in Germany - Entwickelt, handgefertigt und endgeprüft mit individuellem Prüfdokument in Deutschland
• (5,0 Meter Fest installiertes Ladekabel mit Typ 2 - Ladestecker (gemäß IEC 62196-2))
• (Fest installierte Ladebuchse mit Typ 2 – Ladebuchse (gemäß IEC 62196-2))
• EIN / AUS Schalter aus hochwertigem Edelstahl
• (1,5 Meter 16A Zuleitungskabel inkl. 16A CEE Stecker)


Wir haben die Wallbox speziell für den anspruchsvollen Kunden entwickelt, welcher einen einfachen und sicheren Betrieb im privaten und teilöffentlichen Bereich (z.B. Tiefgaragen, Großraumparkplätzen usw.) zu schätzen weiß.


• Die Wallbox muss nur über den 16A CEE Stecker in eine CEE-Kraftsteckdose 16A eingesteckt werden.
• Die Wallbox muss nur über eine Zuleitung mit endsprechender 3-poliger 16A Absicherung angeschlossen werden.


Kompatibilität

Die Wallbox (mit 5,0 Meter festem Ladekabel und Typ 2 Stecker) (mit der Ladebuchse Typ ) ist für alle Elektroautos mit Typ 2 Stecker kompatibel.

Beispielweise Audi e-tron, Audi A3 e-tron, Audi Q7 Plug-in Hybrid, BMW ActiveE, BMW i3, BMW i8, BMW 225xe Plug-in Hybrid, BMW 330e Plug-in Hybrid, BMW 530e Plug-in Hybrid, BMW 740Le Plug-in Hybrid, BMW X5 e-Drive Plug-in Hybrid, Ford Transit Connect Electric, Hyundai IONIQ EV, Hyundai KONA, Jaguar I-PACE, Kia Optima, Kia e-Niro, Land Rover 2.0, Land Rover P400, Mercedes Benz, Mercedes Benz C350e, Mercedes Benz GLC350e, Mercedes Benz GLE550e, Mercedes Benz S550e, Mini Cooper SE Countryman, Nissan LEAF (ab Baujahr 2018), Peugeot Partner Tepee, Polestar 2, Porsche 918 Spyder, Porsche Panamera S E-Hybrid, Porsche Cayenne S E-Hybrid, Renault ZOE Z.E., Smart Fortwo Electric Drive, Smith Edison, Skoda Oktavia RS, Seat Cubra, Tesla Model 3, Tesla Model S, Tesla Model X, VW E-up, VW E-Golf, VW Golf GTE, VW Passat GTE, Volvo V60 PIH, Volvo XC60 T8, Volvo XC90 T8

Technische Daten Wallbox 

• Kunststoffgehäuse IP55 (zum Betrieb im Freien geeignet)
• Ladesteuerung nach IEC 61851-1, unsere Ladesteuerung unterstützt die Diagnose Funktion des CP-Leiter, Ihres Pkw´s und schaltet bei Fehlerstatus -E- den Ladevorgang selbstständig ab.
• Qualitätsschütz von ABB zur Freigabe des Ladestromes
• (5,0 Meter Fest installiertes Ladekabel mit Typ 2 - Ladestecker (gemäß IEC 62196-2))
• Blau beleuchteter Hauptschalter mit Statusanzeige über Blinkimpulse

• Abmessungen ca. H: 300 mm x B: 256 mm x T: 105 mm
• Gewicht: ca. 1,9 kg


Lieferumfang

• Ihre Wallbox
• Rechnung mit ausgewiesener MwSt.

• Prüfprotokoll nach DGUV A3
• Komplette Bedienungsanleitung
• Technisches Datenblatt
• CE-Konformitätserklärung
• (5,0 Meter Typ 2 Ladekabel von der Box zum Elektro-PKW)



SICHERHEITSHINWEIS:

Die Wallbox muss durch eine Elektrofachkraft in Betrieb genommen werden. Der Kunde hat einen AC / DC Fehlerstromschutz FI Typ B oder A EV vor die Wallbox zu schalten, dieser ist verpflichtend zum Betrieb der Wallbox.
